SK하이닉스, 세계 최초 321단 낸드 플래시 양산 돌입

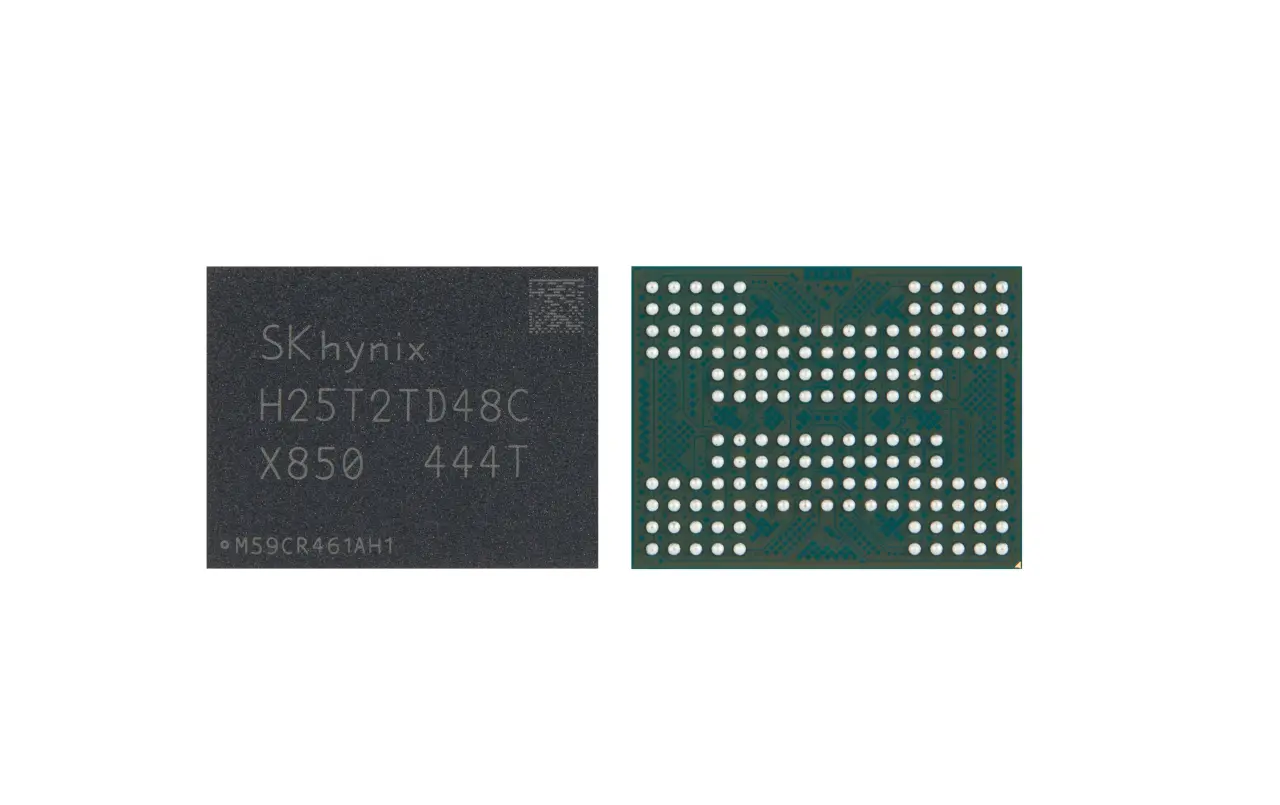

SK하이닉스가 세계 최고층 321단 4D 낸드 플래시의 양산을 시작하며 반도체 기술의 새로운 장을 열었습니다. 이번 발표는 메모리 반도체 시장에서 기술 리더십을 공고히 하고, AI와 데이터 중심의 미래 시장을 공략하기 위한 전략적 행보로 평가받고 있습니다.

1. 321단 낸드 플래시란?

SK하이닉스의 321단 낸드 플래시는 이전 세대인 238단 제품을 뛰어넘는 초고밀도 메모리 반도체로, 1Tb(테라비트) TLC(Triple Level Cell) 기술이 적용되었습니다.
• 적층 기술의 혁신: 낸드 플래시는 반도체 셀을 수직으로 쌓아 저장 용량을 높이는 방식으로 발전해 왔습니다. 321단은 현재까지 상용화된 제품 중 가장 많은 층을 자랑합니다.
• 4D 낸드 구조: 회로를 수직이 아닌 가로 방향으로 배치하는 4D 구조를 적용해 고밀도화를 극대화했습니다.

2. 생산성 59% 향상, 기술적 한계 돌파

321단 낸드 플래시는 기존 238단 제품 대비 59% 높은 생산성을 자랑합니다. 이는 새로운 공정 기술과 소재 개발을 통해 이뤄낸 결과입니다.

핵심 기술

1. 3-플러그 공정: 세 번의 플러그 공정을 통해 적층의 정밀도를 높이고 전기적 연결성을 극대화했습니다.
2. 저변형 소재 개발: 플러그 공정에서 발생하는 변형을 최소화하여 생산 효율을 개선했습니다.
3. 공정 변화 최소화: 238단 개발 플랫폼을 그대로 적용해 신제품 개발 시간을 단축했습니다.

3. 성능과 효율성의 획기적 개선

321단 낸드 플래시는 단순히 층수를 늘리는 데 그치지 않고, 성능과 효율성에서도 큰 향상을 이뤘습니다.
• 데이터 전송 속도: 기존 대비 12% 증가
• 읽기 성능: 13% 향상
• 전력 효율: 데이터 읽기 시 10% 이상 개선

이러한 특성은 고성능과 저전력을 요구하는 AI 데이터센터용 SSD, 온디바이스 AI 등 차세대 AI 스토리지 시장에서 필수적입니다.

4. AI 시장 공략을 위한 전략

SK하이닉스는 321단 낸드 플래시를 기반으로 AI 중심의 저장장치 시장에서 선도적인 위치를 차지할 계획입니다. 최정달 부사장(NAND개발 담당)은 이번 발표를 통해 다음과 같은 비전을 제시했습니다.
• AI 데이터센터용 SSD: 대규모 데이터 처리와 저장이 가능한 초고성능 스토리지 솔루션.
• 온디바이스 AI: 스마트폰, IoT 기기 등에서 독립적으로 동작하는 AI 기술을 위한 스토리지.
• 풀스택 AI 메모리 프로바이더: 기존 D램(HBM)과 낸드를 결합해 초고성능 메모리 포트폴리오를 완성.

5. 기술 리더십과 시장 영향

SK하이닉스의 321단 낸드 양산은 반도체 시장에서 다음과 같은 의의를 갖습니다.
• 글로벌 기술 경쟁 우위: 경쟁사보다 앞서 300단 이상의 낸드 기술을 상용화하며 기술 리더십을 확보.
• 시장 수요 대응: AI와 데이터 중심의 스토리지 시장 성장에 맞춘 제품으로, 주요 고객사와의 협력을 확대.
• 친환경 기술 구현: 전력 효율 향상으로 데이터센터의 에너지 소비를 줄이는 데 기여.

결론: 메모리 반도체의 미래를 열다

SK하이닉스의 321단 낸드 플래시 양산은 적층 기술의 한계를 돌파한 혁신 사례로, AI 중심의 데이터 시대에서 중요한 역할을 할 것으로 기대됩니다. 이를 통해 SK하이닉스는 초고성능 메모리 시장의 선도 기업으로 도약하며, 미래 기술 트렌드를 이끌어갈 준비를 마쳤습니다.
